| 形式 | TR-0511P-50 | TR-0511P-100 | TR-2011P-50 | TR-2011P-100 | |
| 変圧器 | 容量 | 500VA | 500VA | 2kVA | 2kVA |
| 相数 | 単相 | 単相 | |||
| 台数 | 3台 | 3台 | |||
| 一次電圧 | 100Vac×2 | 100Vac×2 | |||
| 二次電圧 | 50Vac×2 | 100Vac×2 | 50Vac×2 | 100Vac×2 | |
| 二次電流 | 5A×2 | 2.5A×2 | 20A×2 | 10A×2 | |
| 周波数 | 50Hzまたは60Hz | 50Hzまたは60Hz | |||
| 巻線方式 | 複巻 | 複巻 | |||
| パネル取付機器 | 電源用、負荷用遮断器一式 電源表示灯一式 | 電源用、負荷用遮断器一式 電源表示灯一式 | |||
| 電圧計、電流計一式 変圧器ディスプレイ一式 | 電圧計、電流計一式 変圧器ディスプレイ一式 | ||||
| 所要電源 | 単相100V-5A | 単相100V-5A | 単相100V-20A | 単相100V-20A | |
| 三相200V-10A | 三相200V-5A | 三相200V-40A | 三相200V-20A | ||
| 質量 | 120kg | 145kg | |||
| ■実習実験項目 (1)変圧器の各種試験 ・単相結線 ・三相結線 (2)極性試験 (3)変圧比測定 (4)無負荷試験 (5)インピーダンス試験 (6)単相変圧器の並行運転 (7)負荷試験 |
|||||
■本実験装置は、単相変圧器三台を実験し易いようにデスク付パネル内に組み込んだものです。
■単相変圧器単体の特性や単相変圧器三台による三相結線時の特性を得ることができます。

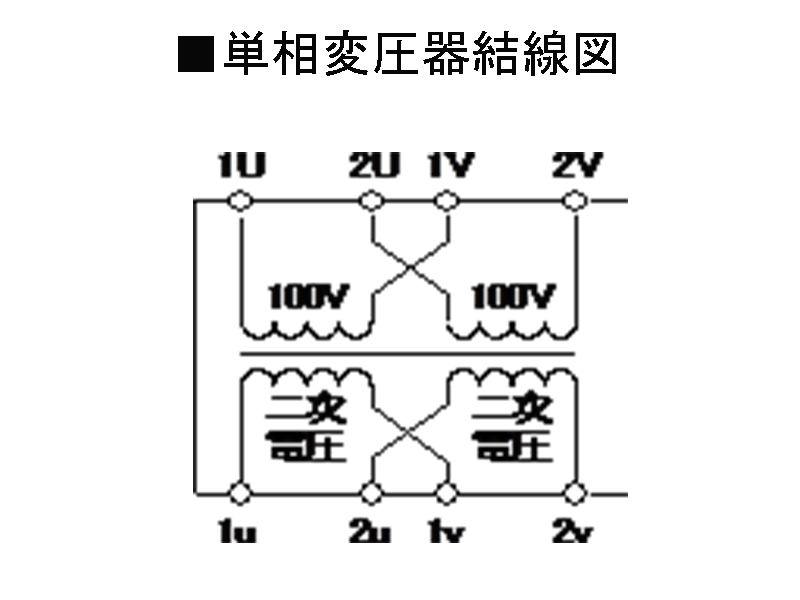

■パネル面に変圧器の結線図がディスプレイされモールド端子に引き出してあります。
■計器には各種精密級計器を接続して実験ができるようモールド端子が付いています。
■ストッパー付きキャスターで移動が簡単です。また、前面のアジャスターで簡単に固定できます。
